BF-V6
产品描述
产品特点
● 自然时效处理
铸铁经高温回火自然时效处理，确保消除铸造内应力，保证机床精度持续稳定。
● 机械加工
分为CNC机加工及精密磨削加工作业两个部分，此工艺由预购置的加工中心母机与磨床母机完成。
● 铲刮工艺
● 丝杆/马达底座检测
分为线轨装配，丝杆装配，轴承装配等。每装一个配件,都需要进行检测及校正。确保每个部件的精度，此工艺由专业技术人员完成，部分检测需使用检测设备。
● 光机精密度检测
● 台湾基太克动平衡仪
用于主轴电机及主轴的动平衡震动检测及校正。
● 英国雷尼绍双频激光干涉仪
在进行螺距误差检测时，可同时检验出直线轴导轨在XX和YY两个方向上的直线度，保证机床各部的加工和装配精度。实测出机床真实定位精度和重复定位精度。
● 德国卡尔蔡司三坐标测量仪
主要用于测量机床精密零部件，如轴承座，压盖，电机法兰板，主轴等，以及整机加工样件几何公差和自由曲面公差。
● 235项检验标准
● 机器包装出货

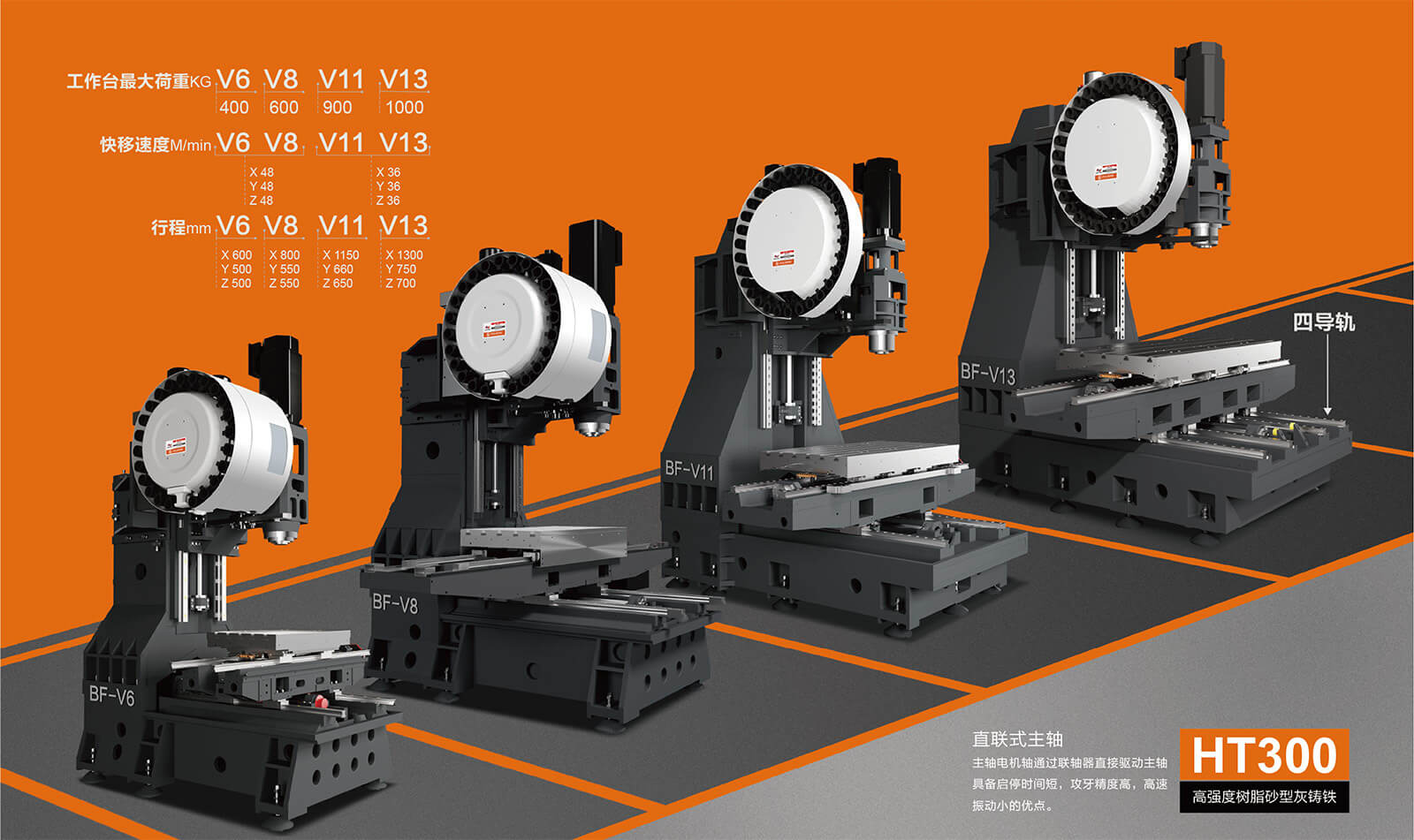

V系列三线轨机型
机械特点
● 直接式BBT40-12000RPM，主轴高速高刚性;
▶ 工件吹气系统
▶ 油水分离系统
▶ 刀具冲屑系统
▶ BT40-24T刀臂式刀库
▶ 自动集中润滑系统
▶ 床身导轨防护罩
▶ 主轴温控系统
▶ 全防护
▶ 手持操作单元
▶ 三色警报灯
▶ 电气箱热交换机
▶ 工作灯
● 整机结构借助有限元分析( FEM)优化结构设计;
● 所有部件均采用HT300高牌号铸件，经模内48H
保温+高温退火去应力处理，确保刚性和精度稳定。
标准配置

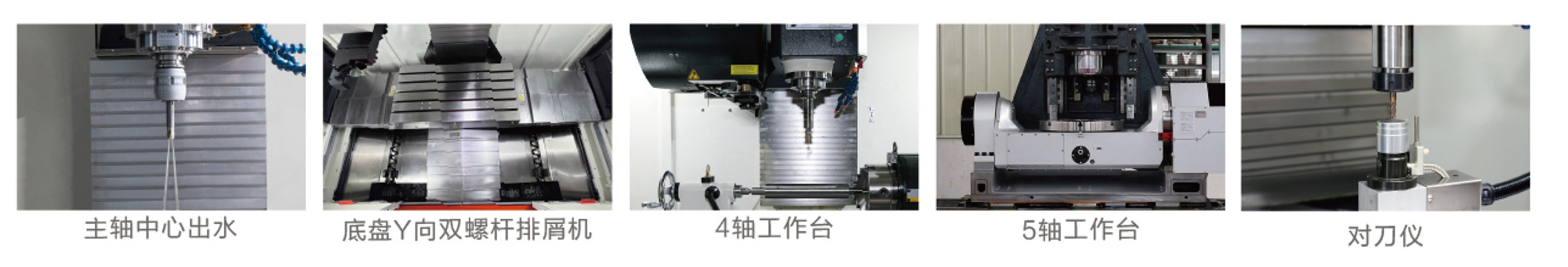

选配配置

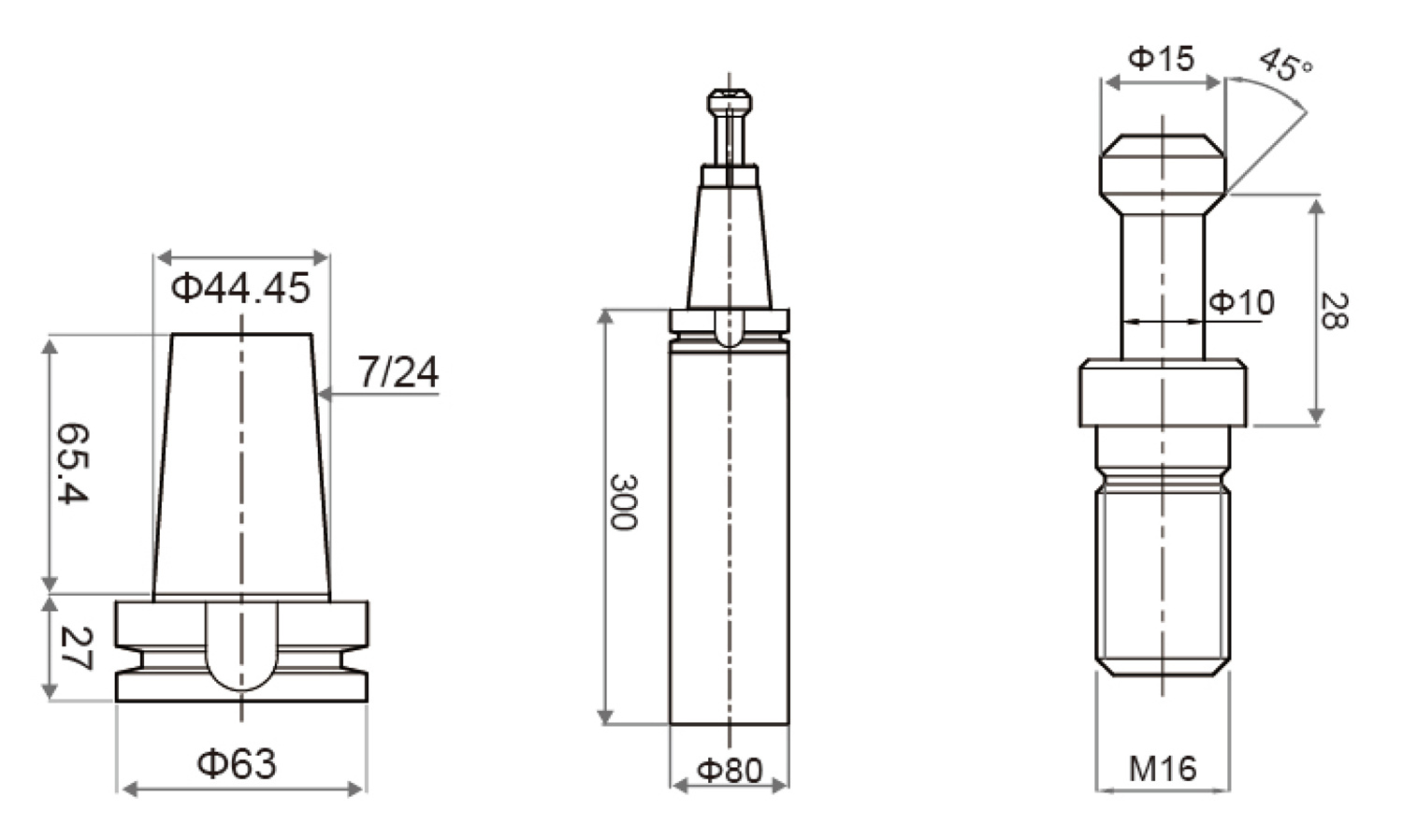

刀具规格
BT/BBT40
Max刀具重量7.0KG
Max刀具直径:80mm
Max刀具长度:300mm
切削能力
|
材料去除 |
|
|
|
Max去除率230.4cm3/min |
材料: 6061铝 |
|
|
切宽40mm |
Max切深2.6mm |
|
|
钻孔/攻牙
|
钻孔工艺参数 |
攻牙工艺参数 |
|
G81: F300 |
G81: 2m32S/100PCS |
|
|
G83: F200 |
G84(啄牙): 18分钟23秒 |
|
|
机器型号 |
单位mm |
A(长) |
B(宽) |
X(X行程) |
Y(Y行程) |
Z(Z行程) |
C(主轴鼻端) |
|
V系列三线轨 |
|||||||
|
BF-V6 |
mm |
720 |
450 |
600 |
500 |
500 |
130 |
|
BF-V8 |
mm |
900 |
500 |
800 |
550 |
550 |
|
|
BF-V11 |
mm |
1200 |
600 |
1150 |
660 |
650 |
|
|
BF-V13 |
mm |
1400 |
650 |
1300 |
750 |
700 |
120 |
V系列三线轨机型
|
规格说明 |
单位 |
BF-V6 |
|
行程范围 |
||
|
X轴行程 |
mm |
600 |
|
丫轴行程 |
mm |
500 |
|
Z轴行程 |
mm |
500 |
|
主轴鼻端至工作台距离 |
mm |
130-630 |
|
主轴中心至立柱轨面距离 |
mm |
520 |
|
工作台 |
||
|
工作台尺寸 |
mm |
720-450 |
|
工作台Max承重 |
kg |
400 |
|
T型槽尺寸 |
mm |
5-18x90 |
|

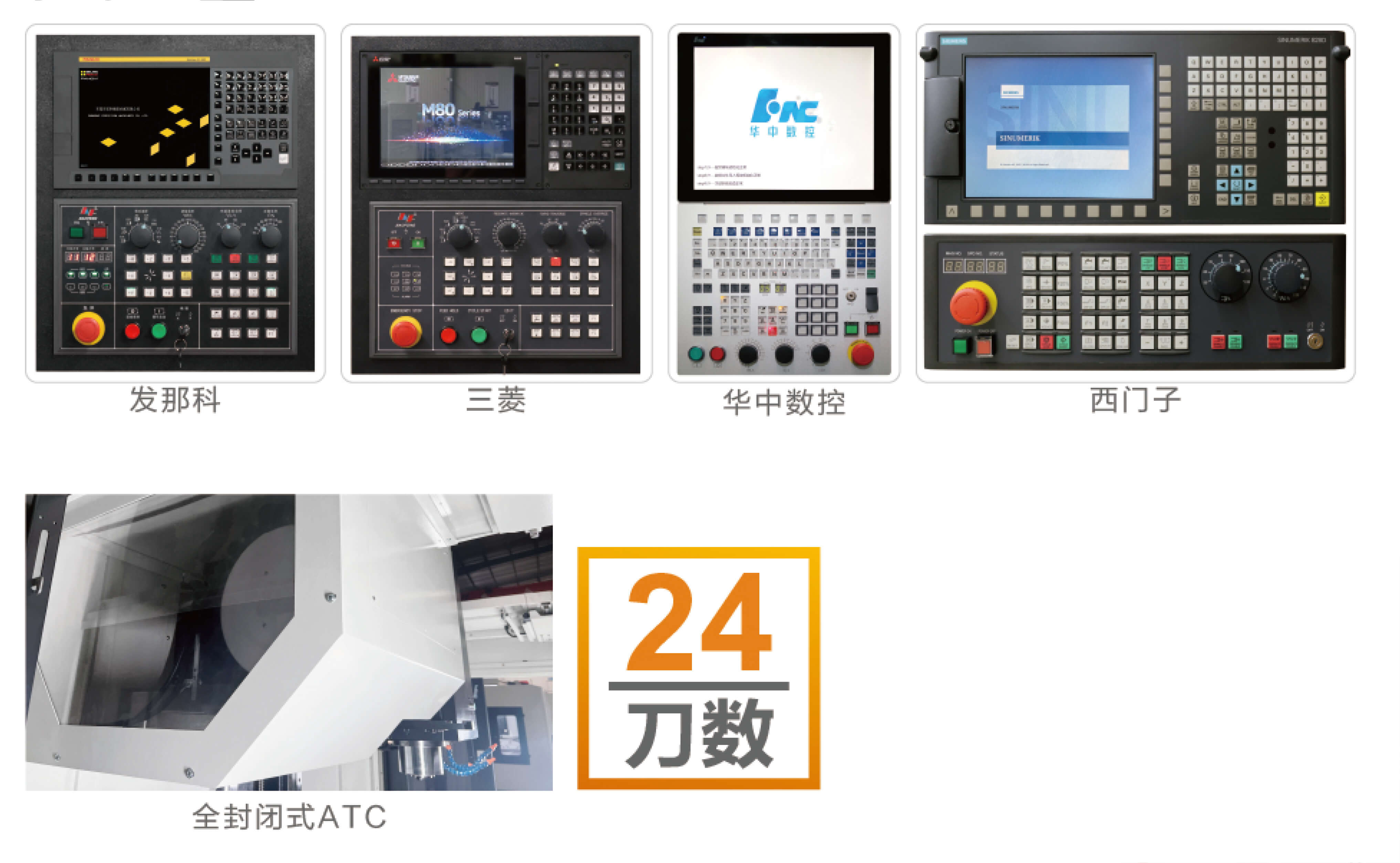

数控系统 |
||
|
标准控制器（发那科） |
|
Oi-MF Plus |
|
标准控制器（三菱） |
|
M80 |
|
标准控制器（西门子） |
|
828D |
|
主轴 |
||
|
联接方式 |
|
直联式 |
|
主轴转速 |
rpm |
12000 |
|
主轴锥度及规格 |
|
BBT40 |
|
主轴电机功率（发那科） |
kw |
7.5/11-11/15 |
|
主轴电机扭矩（发那科） |
NM |
52.5/95.5/118 |
|
主轴电机功率（三菱） |
kw |
7.5/11 |
|
主轴电机扭矩（三菱） |
NM |
47.7/70 |
|
主轴电机功率（西门子） |
kw |
9/17.1/21.2 |
|
主轴电机扭矩（西门子） |
NM |
57/108/135 |
|
三轴 |
||
|
X/Y/Z三轴电机功率（发那科） |
kw |
3.0/3.0/3.0 |
|
X/Y/Z三轴电机功率（三菱） |
kw |
3.0/3.0/3.0 |
|
X/Y/Z三轴电机功率（西门子） |
kw |
2.9/2.9/2.9 |
|
X/Y/Z三轴电机扭矩（发那科） |
NM |
20/45 |
|
X/Y/Z三轴电机扭矩（三菱） |
NM |
22.5/64 |
|
X/Y/Z三轴电机扭矩（西门子） |
NM |
22/66 |
|
X/Y/Z快移速度（发那科） |
m/min |
48/48/48 |
|
X/Y/Z快移速度（三菱） |
m/min |
48/48/48 |
|
X/Y/Z快移速度（西门子） |
m/min |
48/48/48 |
|
机台精度 |
||
|
定位精度（双向） |
mm |
±0.003/300 |
|
重复精度 |
mm |
±0.002/300 |
|
机械 |
||
|
空压规格 |
kg/cm2 |
6-7bar |
|
机械外观（长度尺寸） |
mm |
2200 |
|
（宽度尺寸） |
mm |
2775 |
|
（高度尺寸） |
mm |
2730 |
|
机械重量 |
kg |
4500 |
