BF-540UP
产品描述
UP系列高速高精密机型
机械特点
● 机床底座及龙梁采用施耐博格矿物铸件，具有优良的吸震性和极低的热敏感性，是超精密机床的很好的床身材料;
● 三轴采用交流永磁同步直线电机驱动，动、定绕组间非接触式具有无磨损。无传动间隙，直接驱动的优点，规范使用可做到终身免维护;
● 三轴均配置光栅尺，实现全闭环位置检测;
● 三轴快速进给60M/min,加速度10M/S;
● 整机全封闭护罩，配备油雾回收机对加工油雾进行回收过滤,节能环保，为机床和操作人员提供安全友好的生产作业环境。

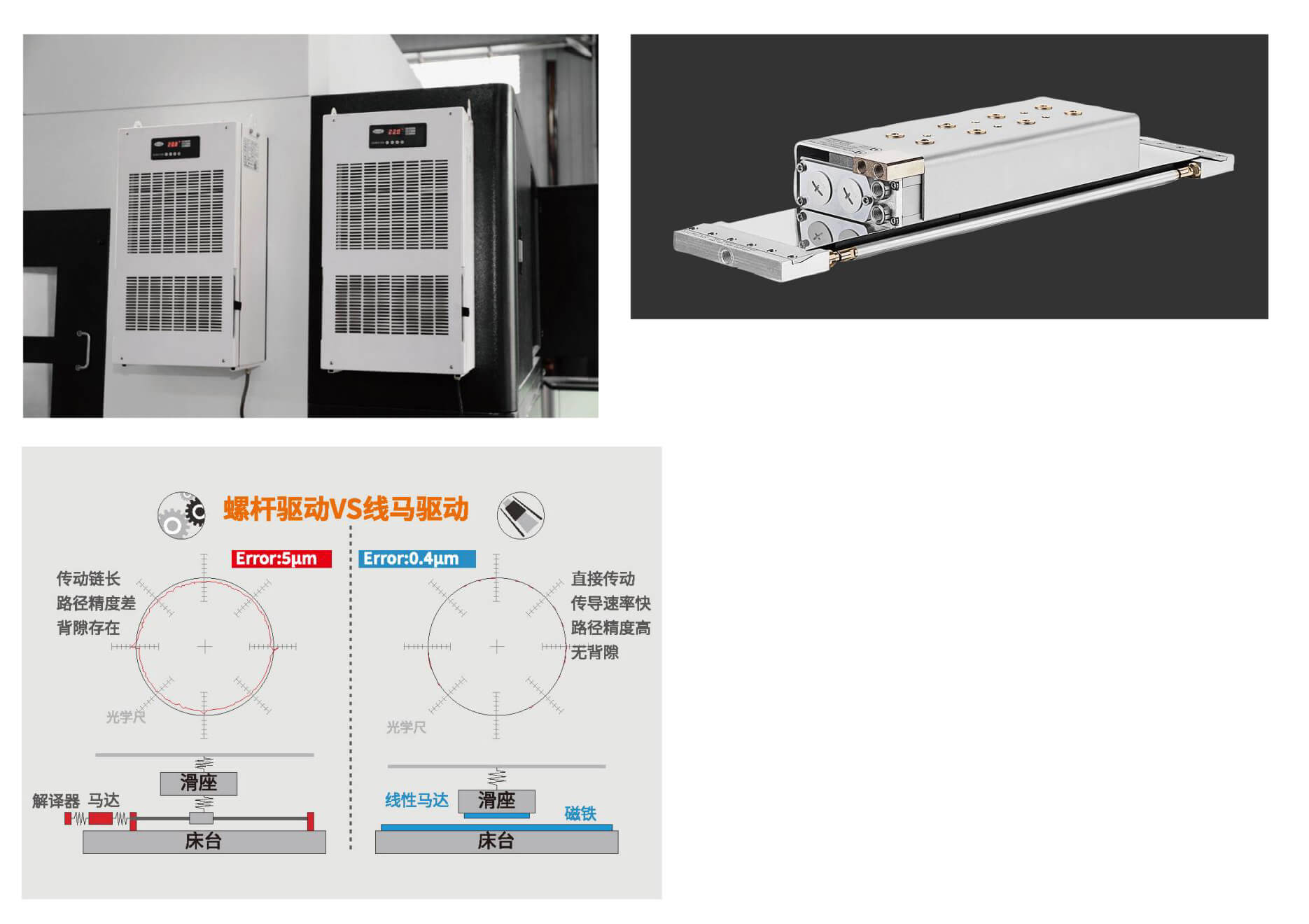

X/Y/Z轴向采用直线电机直接驱动
● 上高进给，高加/减速;
● 无背隙，零磨耗，永久的高精度;
● 结构简单，维护成本低;
● 减去滚珠丝杆，螺帽联接器，齿轮齿条会磨损的传动机构。
|
机械参数 |
单位 |
540UP |
|
工作台行程X |
mm |
500 |
|
工作台行程Y |
mm |
400 |
|
工作台行程Z |
mm |
220 |
|
快速移动X |
mm/min |
60 |
|
快速移动Y |
mm/min |
60 |
|
快速移动Z |
mm/min |
60 |
|
工作台Max负重 |
KG |
300 |
|
外观(长度) |
mm |
2200 |
|
外观(宽度) |
mm |
2010 |
|
外观(高度) |
mm |
2620 |
|
主轴转速 |
rpm |
30000 |
|
标配 |
▶工件吹气系统 |
▶床身导轨防护罩 |
▶电柜空调系统 |
选配 |
▶雷尼绍激光对刀仪 |
|
▶刀具冲屑系统 |
▶全防护 |
▶油雾回收系统 |
|
||
|
▶自动集中润滑系统 |
▶三色警报灯 |
▶三轴直线电机水冷系统 |
|
||
|
▶主轴温控系统 |
▶工作灯 |
▶机头自锁气缸平衡系统 |
|
||
|
▶手持操作单元 |
▶强力后冲屑系统 |
▶Z轴掉电上拉保护 |
|
UP系列高速高精密机型
|
规格说明 |
单位 |
BF-540UP |
BF-755UP |
BF-1312UP |
BF-1814UP |
|
行程范围 |
|||||
|
X轴行程 |
mm |
500 |
700 |
1300 |
1800 |
|
Y轴行程 |
mm |
400 |
550 |
1000 |
1400 |
|
Z轴行程 |
mm |
220 |
500 |
700 |
|
|
主轴鼻端至工作台距离 |
mm |
170-390 |
180-680 |
150-850 |
200-900 |
|
龙门宽度 |
mm |
620 |
950 |
1200 |
1430 |
|
工作台 |
|||||
|
工作台尺寸 |
mm |
500X400 |
850X550 |
1450x1000 |
1800x1200 |
|
工作台max承重 |
kg |
300 |
800 |
1800 |
4000 |
|
T型槽尺寸 |
mm |
3-14X100 |
5-18X100 |
5-18x150 |
7-18x160 |
|
数控系统 |
|||||
|
标准控制器（发那科） |
|
/ |
Oi-MF Plus |
||
|
标准控制器（三菱） |
|
/ |
M80A |
||
|
标准控制器（西门子） |
|
828D SW28x |
|||
|
主轴 |
|||||
|
联接方式 |
|
电主轴 |
|||
|
主轴转速 |
rpm |
30000 |
20000 |
10000 |
|
|
主轴锥度及规格 |
|
HSK-E40 |
HSK-A63 |
BBT50 |
|
|
主轴电机功率（发那科） |
kw |
/ |
14.1/26/30 |
26/30/37 |
|
|
主轴电机扭矩（发那科） |
NM |
/ |
26/47/55 |
79.6/110/179 |
|
|
主轴电机功率（三菱） |
kw |
/ |
14.1/26/30 |
15/18/22.5 |
22/26/32.5 |
|
主轴电机扭矩（三菱） |
NM |
/ |
26/47/55 |
25.6/64.5/80.6 |
82.7/210 |
|
主轴电机功率（西门子） |
kw |
11 |
14.1/26/30 |
15/18/22.5 |
22/26/32.5 |
|
主轴电机扭矩（西门子） |
NM |
8.5 |
26/47/55 |
25.6/64.5/80.6 |
82.7/210 |
|
三轴 |
|||||
|
X/Y/Z三轴电机功率（发那科） |
kw |
/ |
3.0/3.0/3.0 |
4.0/4.0/4.0 |
7.0/4.0/4.0 |
|
X/Y/Z三轴电机功率（三菱） |
kw |
/ |
3.0/3.0/3.0 |
4.5/4.5/4.5 |
7.0/4.0/4.0 |
|
X/Y/Z三轴电机功率（西门子） |
kw |
/ |
2.9/2.9/3.55 |
4.5/4.5/4.5 |
|
|
X/Y/Z三轴軸电机扭矩（发那科） |
NM |
/ |
20/45 |
22/64 |
X:30/83 YZ:22/64 |
|
X/Y/Z三轴龟机扭矩（三菱） |
NM |
/ |
22.5/64 |
37.2/90 |
|
|
X/Y/Z三轴电机扭矩（西门子） |
NM |
三轴直线电机推力 X：4400Nm YZ：2940NM |
22/66 |
40/120 |
30/90 |
|
X/Y/Z快移速度（发那科） |
m/min |
/ |
30/30/30 |
15/15/15 |
|
|
X/Y/Z快移速度（三菱） |
m/min |
/ |
30/30/30 |
15/15/15 |
|
|
X/Y/Z快移速度（西门子） |
m/min |
60/60/60 |
30/30/30 |
15/15/15 |
|
|
机台精度 |
|||||
|
定位精度（双向） |
mm |
±0.003/300 |
|||
|
茵复精度 |
mm |
±0.002/300 |
|||
|
机械 |
|||||
|
空压规格 |
kg/cm2 |
6-7bar |
|||
|
机械外观（长度尺寸） |
mm |
2200 |
2900 |
4000 |
5075 |
|
（宽度尺寸） |
mm |
2010 |
2420 |
3000 |
3800 |
|
（高度尺寸） |
mm |
2620 |
3000 |
3500 |
3900 |
|
机械重量 |
kg |
4500 |
6500 |
12500 |
19500 |
