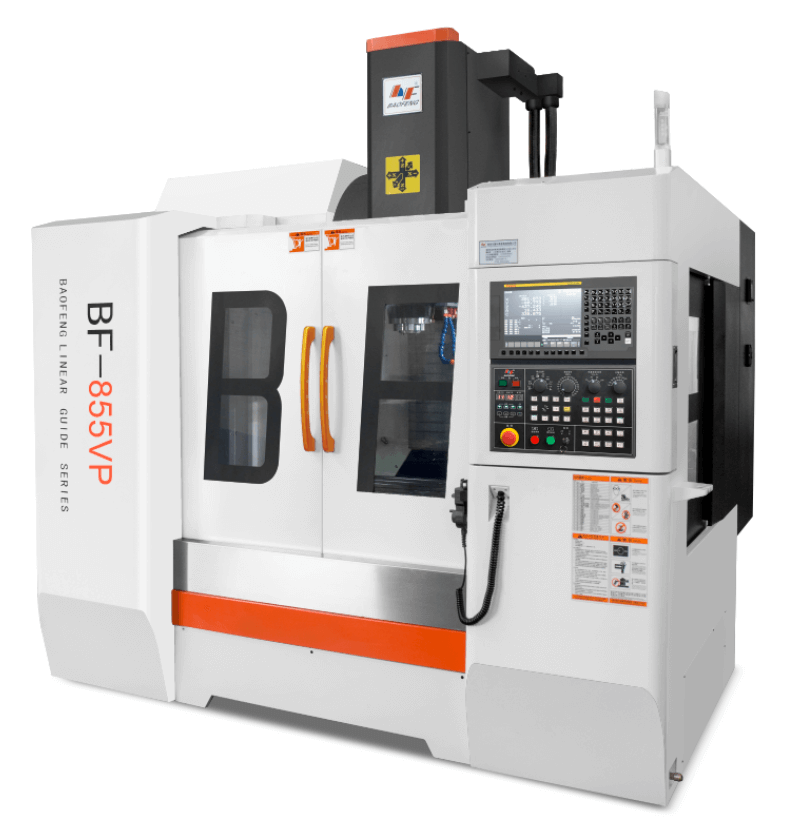

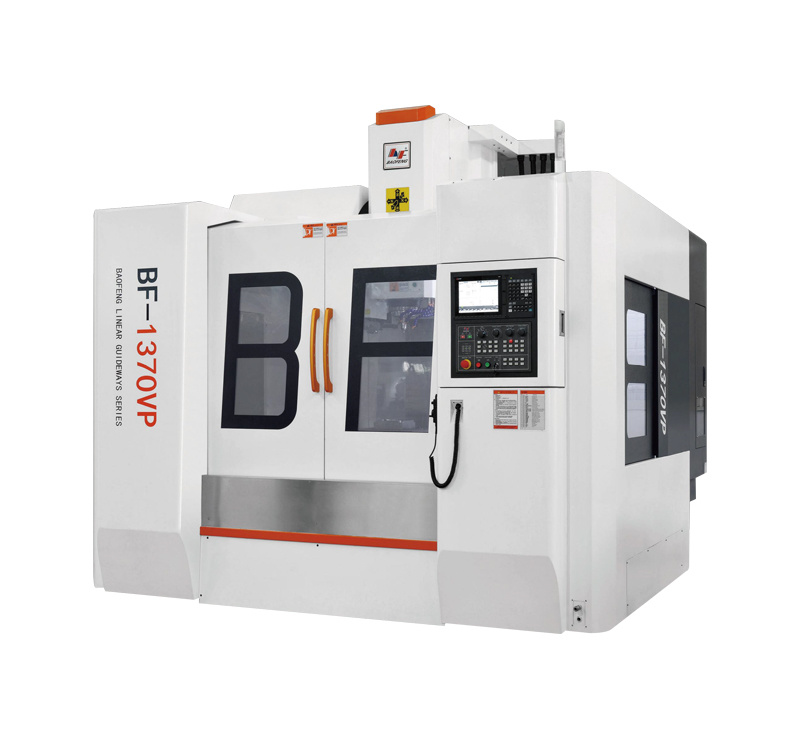

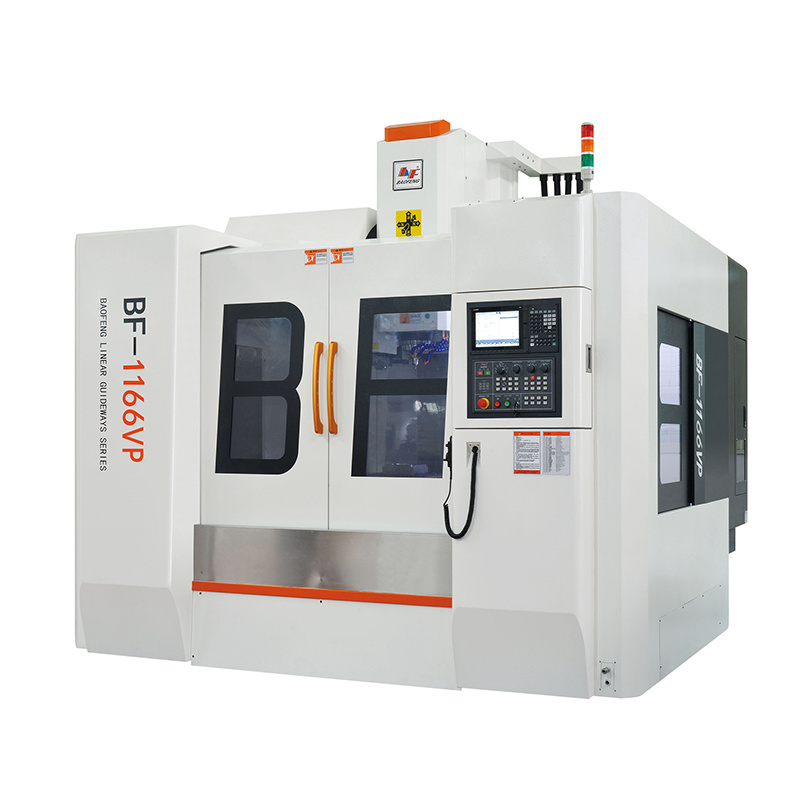

BF-1370VP/BF-855VP/BF-1166VP
产品描述
产品特色

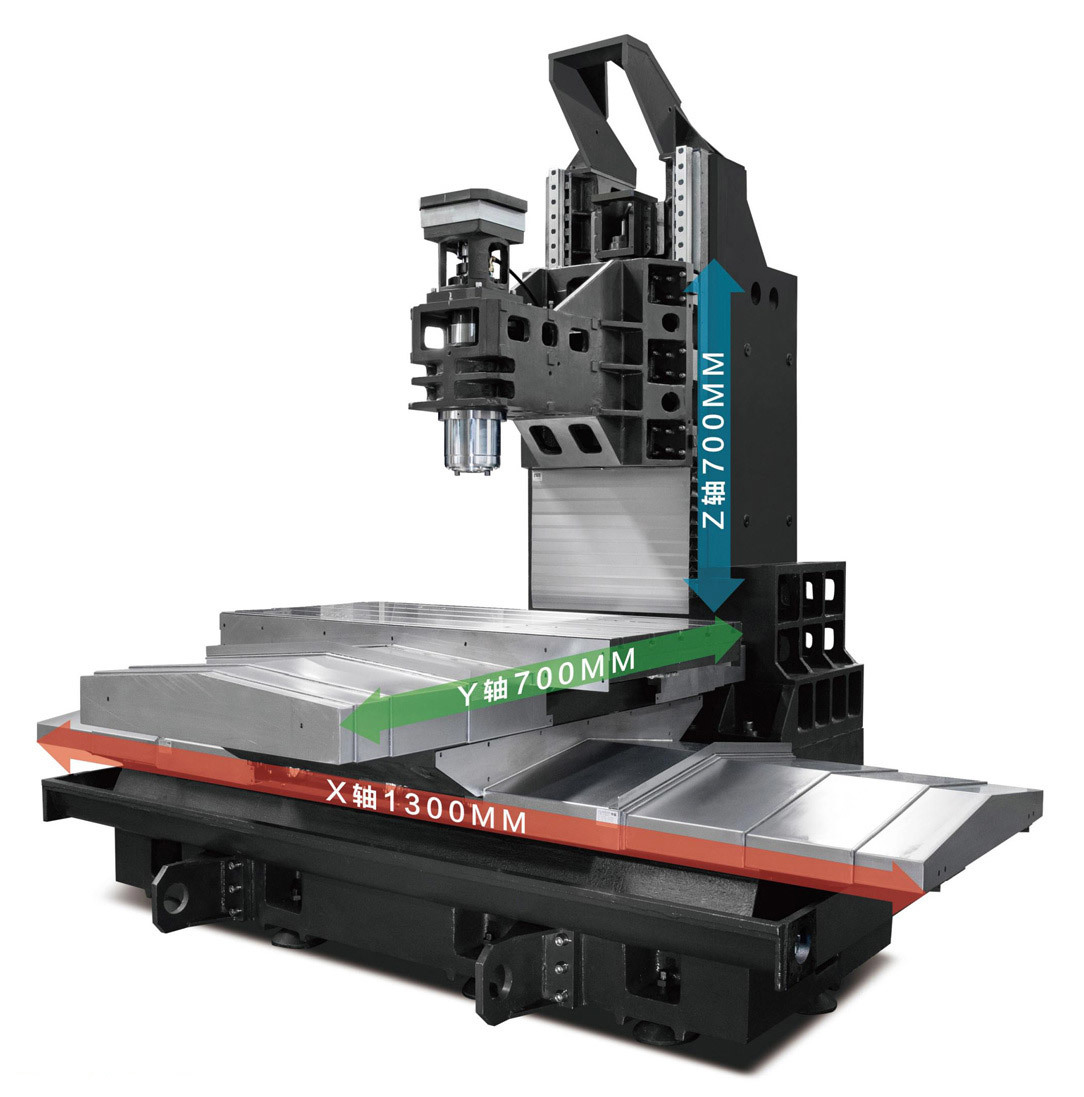

双向全支撑型床身结构
● 全支撑箱形底座结构，X轴在下、Y轴在上；保证工作台在XY轴全行程范围内始终处于完全支撑工况，避免常规立式加工中心工作台移动到X轴正，负极限位置时悬垂的缺点;

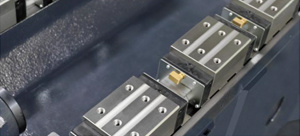

● 三轴线性导轨跨距、滑块距离、主轴中心到Z轴导轨面距离等床身尺寸都严格遵循1:1的作用点与支撑点等距的超宽超大结构。
|
标配 |
▶工件吹气系统 |
▶电气箱热交换机 |
选配 |
▶第四轴旋转轴 |

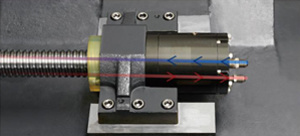

▶三轴中空油冷螺杆 |
|
▶刀具冲屑系统 |
▶床身导轨防护罩 |
▶BT40-24T/30T圆盘式刀库 |
▶主轴中心出水功能 |
||
|
▶自动集中润滑系统 |
▶全防护 |
▶12000/15000RPM直结式主轴 |
▶双螺杆+链板式排屑机 |
||
|
▶主轴温控系统 |
▶三色警报灯 |
▶18000/20000PM内藏式主轴 |
|
||
|
▶手持操作单元 |
▶ 工作灯 |
▶三轴全闭环检测系统(光栅尺) |
|

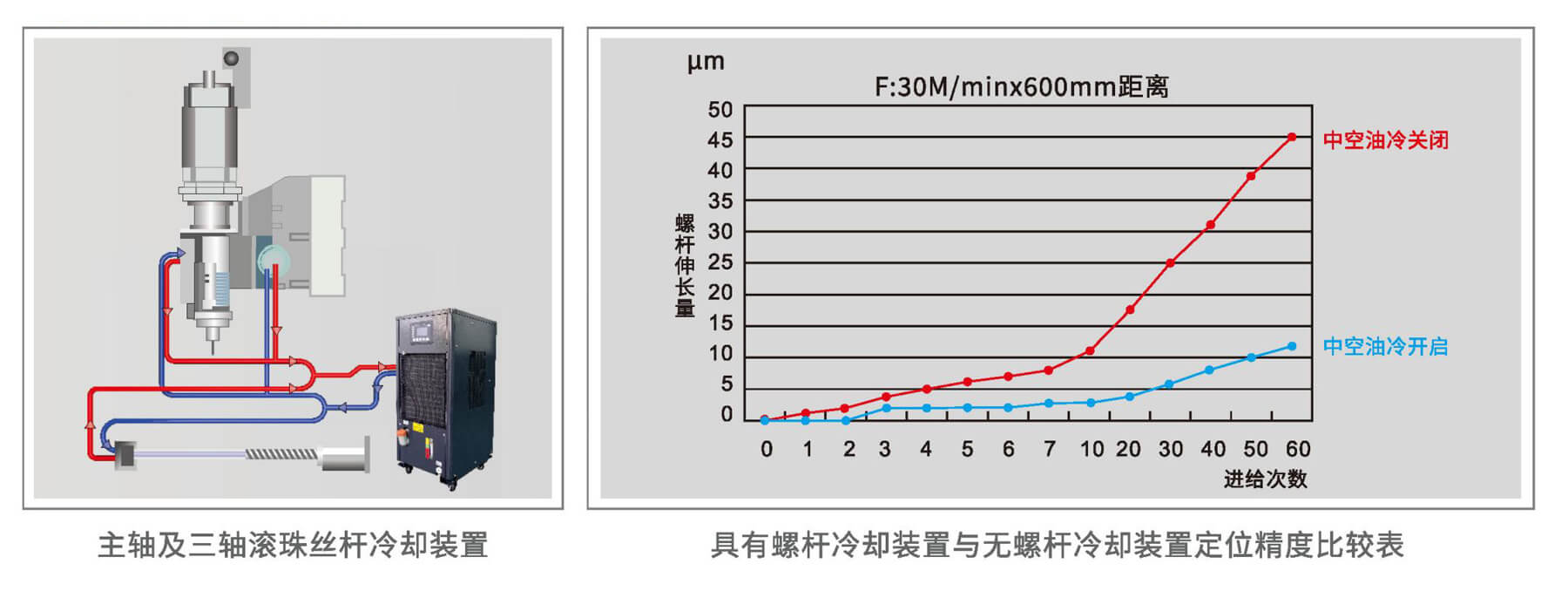

创新设计理念 伺服轴及主轴热温升抑制系统
VP系列高速高精密机型
机械特点
● 加大Z轴行程，四轴、五轴转台加装尤其方便;
● 刚性攻牙速度S4000RPM;
● 后排屑配合强劲冲屑装置，减少停机清扫时间;
● 刀库远离加工区间，减少刀柄夹渣机率。
高速度、高效率、无配重
量产化加工理想选择!
高刚性主体机构
所有主件均采用HT300铸铁, (高张力铸件材质)吸震力强、耐磨性佳;
并经应力消除与时效处理,确保机械平台稳定性和精度高特性。
标准配置

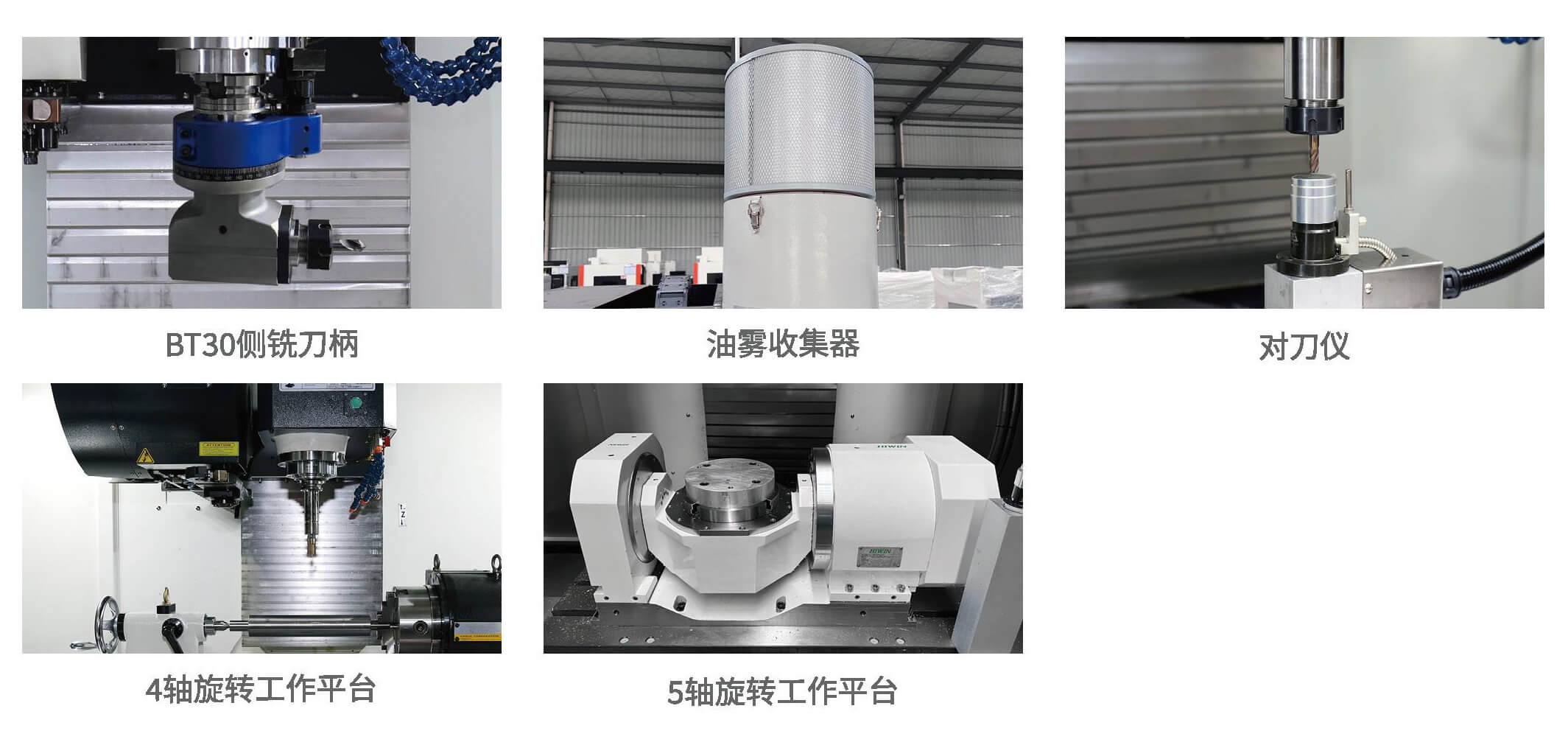

选配配置
|
表面质量检测
|
进给: 1800 |
|
|
材料6061 |
X/Y公差:≤0.012mm |
|
|
X/Y公差:≤0.012mm |
Z公差:≤0.008mm |
|
|
Z公差:≤0.008mm |
表面粗糙度:Ra1.2 |
|
VP系列高速高精密机型
|
规格说明 |
单位 |
BF-650VP |
BF-855VP |
BF-1166VP |
BF-1370VP |
BF-1375LP |
|
行程范围 |
||||||
|
X轴行程 |
mm |
600 |
800 |
1100 |
1300 |
|
|
Y軸行程 |
mm |
500 |
550 |
660 |
700 |
750 |
|
Z轴行程 |
mm |
500 |
550 |
600 |
700 |
|
|
主轴鼻端至工作台距离 |
mm |
130-630 |
130-680 |
130-730 |
155-855 |
120-820 |
|
主轴中心至立柱轨面距离 |
mm |
520 |
622 |
710 |
755 |
|
|
工作台 |
||||||
|
工作台尺寸 |
mm |
720X450 |
900X550 |
1250X650 |
1450X700 |
|
|
工作台max承重 |
kg |
400 |
800 |
1100 |
1500 |
|
|
T型槽尺寸 |
mm |
5-18X80 |
5-18x100 |
6-18X100 |
5-18x152 |
|
|

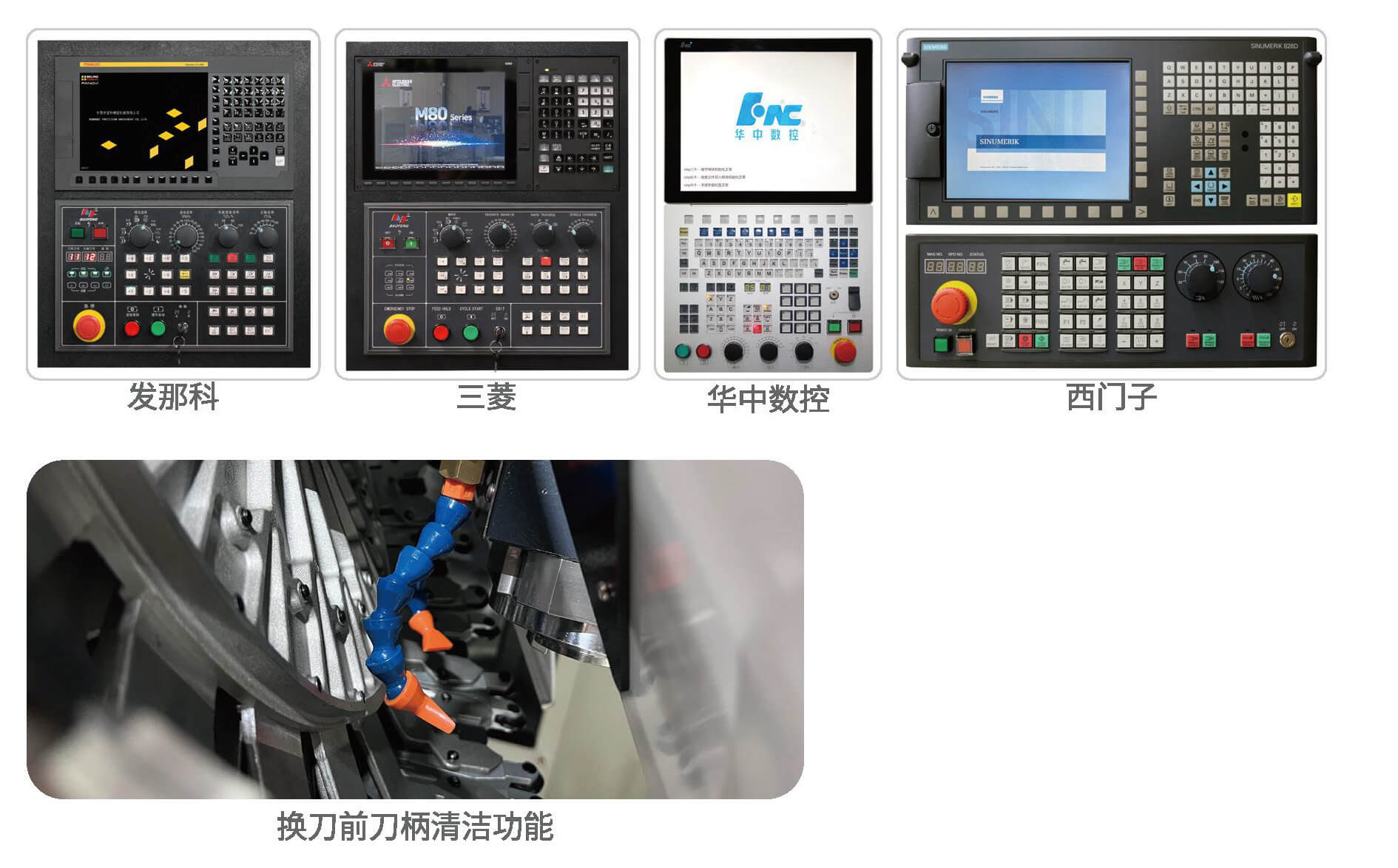

数控系统 |
||||||
|
标准控制器（发那科） |
|
Oi-MF Plus |
||||
|
标准控制器（三菱） |
|
M80A |
||||
|
标准控制器（西门子） |
|
828D SW28x |
||||
|
主轴 |
||||||
|
联接方式 |
|
直联式 |
齿轮 |
|||
|
主轴转速 |
rpm |
12000 |
6000 |
|||
|
主轴锥度及规格 |
|
BBT40 |
||||
|
主轴电机功率（聂那科） |
kw |
11/15/18.5 |
15/18.5/25/30 |
15/18.5 |
||
|
主轴电机扭矩（发那科） |
NM |
52.5/95.5/118 |
95.5/118/159/191 |
143/191/236 |
||
|
主轴电机功率（三菱） |
kw |
11/15/18.5 |
11/15/18.5 |
15/18.5 |
||
|
主轴电机扭矩（三菱） |
NM |
22.5/64 |
77.8/106/118 |
143/191/236 |
||
|
主轴电机功率（西门子） |
kw |
9/17.1/21.2 |
20/30/50.3 |
17/32.3/42.4 |
||
|
主軸电机扭矩（西门子） |
NM |
57/108/135 |
96/143/240 |
162/308/405 |
||
|
三轴 |
||||||
|
X/Y/Z三轴电机功率（发那科） |
kw |
3.0/3.0/3.0 |
||||
|
X/Y/Z三轴电机功率（三菱） |
kw |
3.0/3.0/3.0 |
3.0/3.0/4.5 |
4.5/4.5/4.5 |
||
|
X/Y/Z三轴电机功率（西门子） |
kw |
2.9/2.9/3.55 |
4.5/4.5/4.5 |
|||
|
X/Y/Z三轴电机扭矩（发那科） |
NM |
20/45 |
20/45 |
36/90 |
||
|
X/Y/Z三轴电机扭矩（三菱） |
NM |
22.5/64 |
XY:22.5/64--Z:37.2/90 |
37.2/90 |
||
|
X/Y/Z三轴电机扭矩（西门子） |
NM |
22/66 |
30/90 |
40/120 |
||
|
X/Y/Z快移速度（发那科） |
m/min |
30/30/30 |
30/30/30 |
30/30/20 |
||
|
X/Y/Z快移速度（三菱） |
m/min |
30/30/30 |
30/30/30 |
30/30/20 |
||
|
X/Y/Z快移速度（西门子） |
m/min |
30/30/30 |
24/24/24 |
30/30/30 |
||
|
机台精度 |
||||||
|
定位精度（双向） |
mm |
±0.003/300 |
||||
|
重复精度 |
mm |
+ 0.002/300 |
||||
|
机械 |
||||||
|
空压规格 |
kg/cm2 |
6-7bar |
||||
|
机械外观（长度尺寸） |
mm |
2750 |
2600 |
3310 |
3235 |
4000 |
|
（宽度尺寸） |
mm |
2320 |
2780 |
3360 |
3300 |
3500 |
|
（高度尺寸） |
mm |
2870 |
2900 |
3100 |
3300 |
3600 |
|
机械重量 |
kg |
4500 |
5200 |
8000 |
10500 |
11000 |
